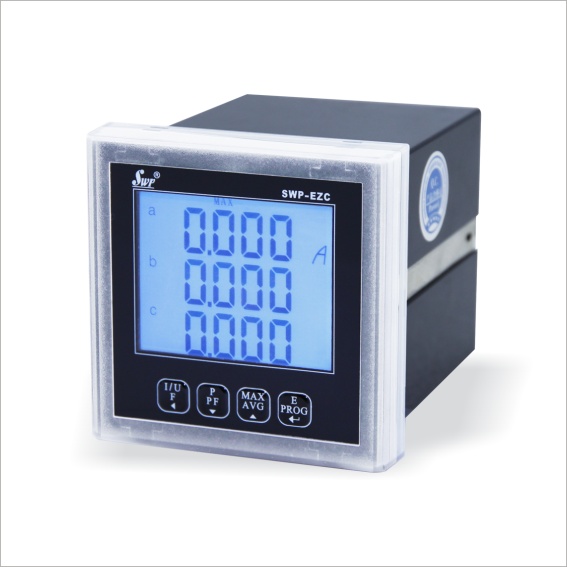

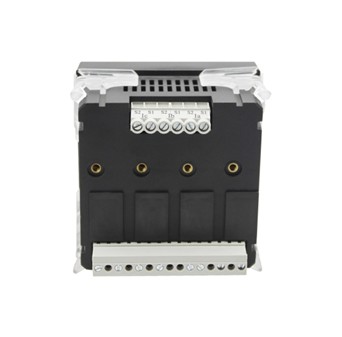

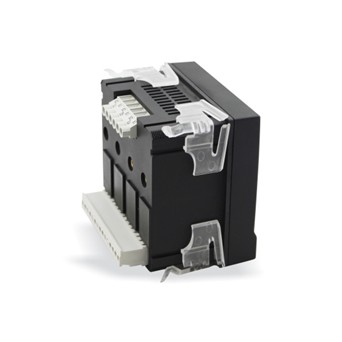

SWP-EZC系列三相電力儀表是根據我國電力設備監控要求而設計的一款高性?xún)r(jià)比電力儀表，可通過面板按鍵設定CT電流變比、PT電壓變比，直觀顯示系統一次運行電流、電壓、頻率、功率、功率因素、電能，可同時顯示三相測量值，顯示清晰美觀，能直接取代傳統的模擬指針表。產品的核心元件采用專用的大規模集成電路，性能穩定，測量精度高。
技術參數
技術指示 | 說 明 | |
測量輸入 | 額定值 | 電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定 |
過負荷 | 電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒 | |
精度 | 電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級 | |
準確度范圍 | 0～6A(In=5A)；0～1.2A(In=1A)；0～600V； | |
顯示 | 顯示 | LCD顯示，倍率可任意設置，帶單位顯示 |
顯示范圍 | 0～9999k | |
通信 | 波特率 | 1200～115200波特率可設，RS485接口，MODBUS RTU協議 |
開關量 | 輸入 | 0～2路，干結點輸入，內置+5V電源 |
輸出 | 0～2路，繼電器常開觸點，觸點容量：AC250V/5A-DC30V/5A | |
電源 | 工作范圍 | AC85～265V或100-300VDC |
功耗 | ＜3W | |
環境 | 溫度 | 工作：-10℃～+55℃；貯存：-20℃～+70℃ |
濕度 | ≤93%RH，不結露，不含腐蝕性氣體 | |
產品選型
規 格 | 代碼 | 說 明 | ||||||||
SWP-EZC | □ | □ | -□□ | --□ | □ | □ | -□ | --□ | --□ | SWP-EZC液晶三相電力儀表 |
外形尺寸 | 7 | 74x74x84mm | ||||||||
電網類型 | 3 4 | 三相三線 三相四線 | ||||||||
功能代號 | -AI -AV -AP -AQ -AS -PF -AF -AM | 交流電流表 交流電壓表 有功功率表 無功功率表 視在功率表 功率因數表 頻率表 多功能表 | ||||||||
通訊方式 | -0 -8 -9 | 無通訊 RS-485 客戶指定 | ||||||||
電流輸入范圍 | 0 1 5 | 無電流輸入 0～1A 0～5A | ||||||||
電壓輸入范圍 | □ | 參見“電壓輸入” | ||||||||
供電方式 | -T | AC85-265V供電（開關電源） | ||||||||
開關量輸入點數 | -□ | 0～2：開關量輸入點數 | ||||||||
繼電器輸出點數 | -□ | 0～2：繼電器輸出點數 | ||||||||
★輸入電壓：
代 碼 | 0 | 1 | 2 | 3 | 4 | 5 | 8 |
輸入電壓 | 無電壓輸入 | 0-100V | 0-200V | 0-300V | 0-400V | 0-500V | 客戶指定 |
