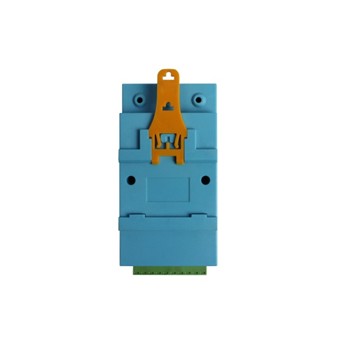

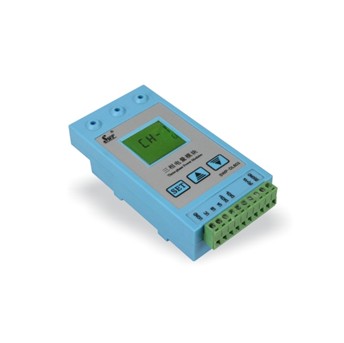

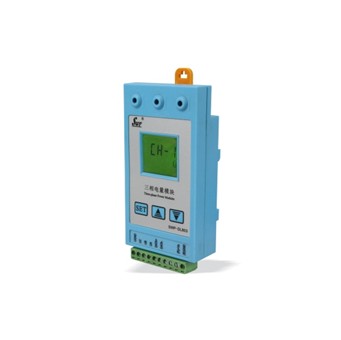

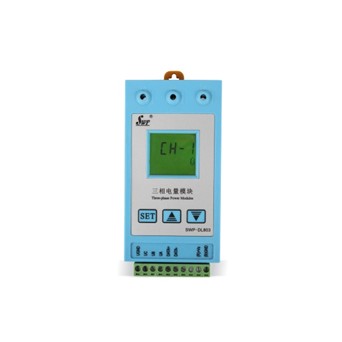

產品簡介
SWP-DL803模塊是一種職能型電參數數據采集模塊，可測量三相三線制或三相四線制電路中的三相電流、電壓的真有效值，功率、功率因數。其輸入為三相電壓（0-500V）、三相電流（0-20A），輸出為RS-485或RS-232數字信號：有三相電壓值、三相電流值、有功功率、無功功率、功率因數及各項有功功率等?；揪葹?.5級。
技術參數
規 格 | 說 明 |
輸出接口 | RS-485，DATA+、DATA－二線制，ESD保護 |
通訊速率 | 1200、2400、4800、9600 |
通訊協議 | ASCII碼格式（四字節符點數） |
輸入 | 交流45－60HZ三相電壓、電流 |
輸出 | 三相電壓Ua、Ub、Uc，三相電流Ia、Ib、Ic的真有效值、有功功率P、無功功率Q、功率因數及各相有功功率Pa、Pb、Pc。以通訊輸出。 |
電壓量程（相電壓） | 10V、20V、50V、100V、300V、500V |
電流量程 | 1A、2A、3A、5A、10A、20A |
輸入信號 每通道采樣速率 | 4KHz，交流采樣 |
輸入響應時間 （模塊內數據更新率） | 250ms，同步測量 |
精度等級 | 0.5級 |
供電電源 | +18~30V |
功耗 | <0.5W |
工作溫度 | 0~50℃ |
體積 | 122mm × 69mm× 73mm |
安裝方式 | DIN導軌卡裝 |
產品選型
型 號 | 代 碼 | 說 明 | |||
SWP–DL80 | - □ | - □ | - □□ | □□ | SWP系列電量模塊 |
相數 | 3 | 三相 | |||
通訊方式 | □ | 參見“通訊方式” | |||
電壓輸入類型 | □ □ | 參見“輸入類型” | |||
電流輸入類型 | □ □ | 參見“輸入類型” | |||
★通訊方式：
代 碼 | 0 | 8 |
通訊方式 | 無通訊 | RS-485 |
★輸入類型：
代碼 | 輸入范圍 | 代碼 | 輸入范圍 | 代碼 | 輸入范圍 | 代碼 | 輸入范圍 |
01 | 0~1A | 04 | 0~4A | 07 | 0~220V | 10 | 0~500V |
02 | 0~2A | 05 | 0~5A | 08 | 0~300V | 11 | 0~600V |
03 | 0~3A | 06 | 0~100V | 09 | 0~400V | 12 | 0~700V |
