SWP7000系列信號隔離器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的穩定和可靠運行。它是通用型產品，基本覆蓋系統中各種信號隔離、轉換等功能要求。
技術參數
規格參數 | 說 明 |
電源 | 20～35VDC |
電源功耗 | （24V供電，20mA輸出時）： ≤1.5W（SWP7067、SWP7068） ≤2.8W（SWP7037、SWP7168） ≤3.0W（SWP7038、SWP7069） |
現場信號 | 輸出電流：4～20mADC 負載電阻：≤680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
控制室信號 | 輸入電流：4～20mADC或 輸入電壓：1～5VDC |
電源保護 | 電源反向保護 |
輸出精度 | 0.2%F.S |
溫度漂移 | 0.01%F.S/℃ |
儀表結構 | 尼龍塑殼結構 |
適用現場設備 | 二線制閥門定位器、電氣轉換器等 |
產品選型
型號規格 | 附加碼 | 說 明 | ||

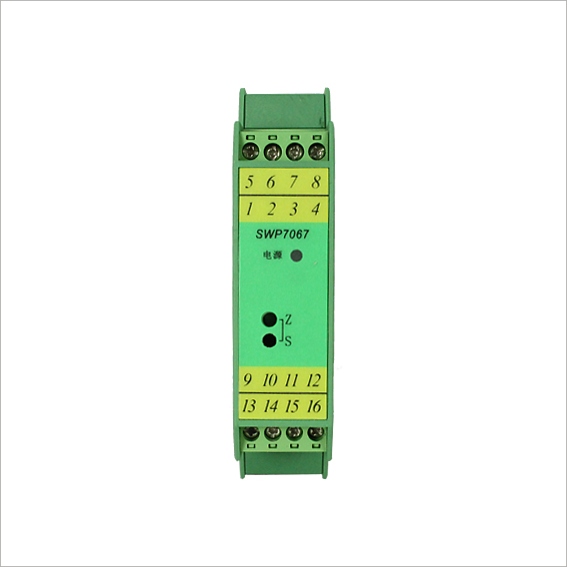

SWP7067 | /□ | 一進一出 | 4～20mA輸入 | |
SWP7037 | /□ | /□ | 一進二出 | |
SWP7038 | /□ | /□ | 二進二出 | |
SWP7068 | /□ | 一進一出 | 1～5 V輸入 | |
SWP7168 | /□ | /□ | 一進二出 | |
SWP7069 | /□ | /□ | 二進二出 | |
通道1輸出類型 | /I | 通道1：4～20mA輸出 | ||
/V | 通道1：1～5 V 輸出 | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出 | ||
/V | 通道2：1～5 V 輸出 | |||
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
